YD系列内装IC压电加速度传感器，先进的剪切型压电加速度传感器和选择国外新一代的IC电路组成。在多点长线测量中，对长线的要求低（长线距离可达千米以上），性价比高，抗潮湿、抗粉尘等环境特性好，各种型号有对地绝缘型传感器，提高了系统的测试可靠性和环境适应性。
突出特点：
低阻抗输出，抗干扰，噪声小。
性价比高，安装方便，尤其适用于多点测量。
稳定可靠、抗潮湿、抗粉尘、抗有害气体。
共性指标：
| 线性:≤1% | 横向灵敏度≤5% | 典型值：≤3% | |
| 输出偏压：8-12VDC | 恒定电流：2-20mA | 典型值：≤3% | |
| 输出阻抗：＜150Ω | 激励电压：18～30VDC | 典型值：≤3% | |
| 温度范围：-40℃～+120℃ | 放电时间常数：≥0.2S | ||
| 壳绝缘电阻：＞10^(8) | 安装力矩：约20-30kgf.cm（M5螺纹） | ||

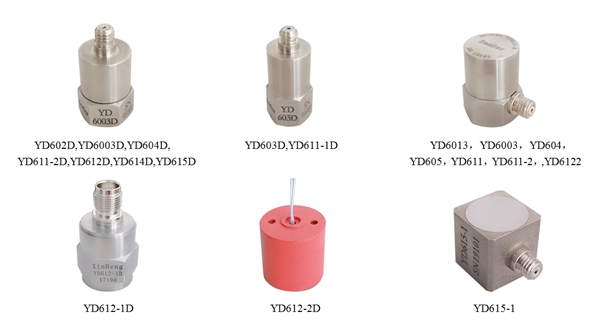

★ 通用测振，长期监测型
|
型 号 |
灵敏度 mV/g |
量程 g |
频率范围 Hz(±10%) |
谐振频率 KHZ |
分辨率 g |
抗冲击 g |
外形尺寸 |
重量 （克） |
安装螺纹 mm |
|
|
横截面 |
高度h |
|||||||||
|
YD602/D |
15 |
330 |
1～10000 |
30 |
0.0004 |
1500 |
六方14 |
22.5/29.5 |
18 |
M5 |
|
YD6013 |
20 |
250 |
1～15000 |
50 |
0.0002 |
1500 |
六方12 |
18 |
9 |
M5 |
|
YD6003/D |
25 |
200 |
0.7～11000 |
33 |
0.0008 |
2000 |
六方14 |
20/27 |
13 |
M5 |
|
YD603D |
30 |
166 |
1～15000 |
45 |
0.0007 |
2000 |
六方12 |
29/30 |
14 |
M5 |
|
YD604/D |
50 |
100 |
0.35～10000 |
32 |
0.0004 |
2000 |
六方14 |
20/27 |
15 |
M5 |
|
YD605/D |
50 |
100 |
0.5～5000 |
15 |
0.0002 |
1500 |
六方24 |
27/34 |
66 |
M5 |
|
YD611/D |
100 |
50 |
0.5～10000 |
30 |
0.0002 |
1500 |
六方12 |
21.5/28.5 |
12 |
M5 |
|
YD611-1/D |
100 |
50 |
0.5～9000 |
27 |
0.0002 |
1500 |
六方17 |
24.5/31 |
28 |
M5 |
|
YD611-2/D |
100 |
50 |
0.7～10000 |
30 |
0.0002 |
1000 |
六方14 |
20/26 |
17 |
M5 |
|
YD612/D |
100 |
50 |
0.5～8000 |
24 |
0.0004 |
1500 |
六方14 |
22.5/29.5 |
18 |
M5 |
|
YD612-1/D |
100 |
50 |
0.5～6000 |
22 |
0.0002 |
1000 |
六方17 |
30/34 |
46 |
M5 |
|
YD612-2D |
100 |
50 |
1～12000 |
36 |
0.0002 |
5000 |
柱形Ф12 |
14 |
4 |
M5 |
|
YD6122/D |
200 |
25 |
0.5～6000 |
18 |
0.0004 |
1000 |
六方17 |
23/30 |
35 |
M5 |
|
YD614/D |
400 |
12 |
0.35～5000 |
15 |
0.0004 |
1000 |
六方19 |
26/33 |
40 |
M5 |
|
YD615/D |
500 |
10 |
0.2～5000 |
18 |
0.0004 |
1000 |
六方24 |
24/31 |
65 |
M5 |
|
YD615-1 |
500 |
10 |
0.7～10000 |
31 |
0.00004 |
1000 |
四方15 |
15.5 |
12 |
M5 |

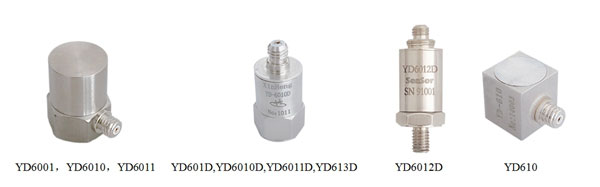

★ 模态试验，高频冲击、大量程测量
|
型 号 |
灵敏度 mV/g |
量程 g |
频率范围 Hz(±10%) |
谐振频率 KHZ |
分辨率 g |
抗冲击 g |
外形尺寸 |
重量 （克） |
安装螺纹 mm |
|
|
横截面 |
高度h |
|||||||||
|
YD6001 |
10 |
500 |
1～12000 |
40 |
0.002 |
5000 |
六方14 |
20 |
17 |
M5 |
|
YD601/D |
10 |
500 |
1～13000 |
40 |
0.0002 |
1500 |
六方12 |
21.5/28.5 |
12 |
M5 |
|
YD6010/D |
5 |
1000 |
1～15000 |
45 |
0.0002 |
5000 |
六方12 |
19/26 |
10 |
M5 |
|
YD6011/D |
2.5 |
2000 |
1～15000 |
50 |
0.0002 |
3000 |
六方12 |
18/25 |
9 |
M5 |
|
YD6012D |
1.0 |
5000 |
1～20000 |
60 |
0.02 |
20000 |
六方12 |
25 |
14 |
M5 |
|
YD610 |
100 |
50 |
0.5～15000 |
45 |
0.0002 |
2000 |
四方12 |
13.5 |
8 |
M5 |
|
YD613D |
100 |
50 |
0.2～6000 |
18 |
0.0002 |
1000 |
六方17 |
30 |
25 |
M5 |

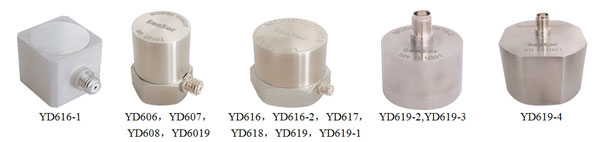

★ 高灵敏，低频小g值测量型
|
型 号 |
灵敏度 mV/g |
量程 g |
频率范围 Hz(±10%) |
谐振频率 KHZ |
分辨率 g |
抗冲击 g |
外形尺寸 |
重量 （克） |
安装螺纹 mm |
|
|
横截面 |
高度h |
|||||||||
|
YD606/D |
150 |
33 |
0.7～13000 |
40 |
0.0002 |
1000 |
六方15 |
24/31 |
23 |
M5 |
|
YD607/D |
250 |
20 |
0.7～7700 |
23 |
0.00008 |
1000 |
六方17 |
25/32 |
32 |
M5 |
|
YD608/D |
700 |
7 |
0.1～4000 |
12 |
0.00003 |
500 |
六方24 |
25.5/32.5 |
75 |
M5 |
|
YD616/D |
1000 |
5 |
0.04～1500 |
6 |
0.00002 |
200 |
六方30 |
26/33 |
120 |
M5 |
|
YD616-1 |
1000 |
5 |
0.35～6000 |
18 |
0.00002 |
500 |
四方18 |
15.5 |
19 |
M5 |
|
YD616-2 |
1000 |
5 |
0.05～2000 |
7.5 |
0.00002 |
300 |
六方30 |
26 |
126 |
M5 |
|
YD617/D |
1500 |
3.3 |
0.2～2000 |
8 |
0.0002 |
300 |
六方30 |
29/36 |
133 |
M5 |
|
YD618/D |
2500 |
2 |
0.1～500 |
2 |
0.0002 |
200 |
六方30 |
29/36 |
150 |
M5 |
|
YD618-1/D |
2500 |
2 |
0.35～300 |
13 |
0.000008 |
200 |
Ф19.5 |
25 |
55 |
M5 |
|
YD619 |
5000 |
1 |
0.1～1500 |
7 |
0.000004 |
200 |
六方30 |
26 |
125 |
M5 |
|
YD6019 |
10000 |
0.5 |
0.5～2000 |
6.5 |
0.000002 |
100 |
六方32 |
47 |
160 |
M5 |
|
YD619-1 |
10000 |
0.5 |
0.05～300 |
1.2 |
0.000002 |
100 |
六方30 |
28 |
160 |
M5 |
|
YD619-2 |
40000 |
0.12 |
0.5～1000 |
3 |
0.0000005 |
30 |
Ф45 |
37.5 |
420 |
M5 |
|
YD619-3 |
120000 |
0.04 |
1～300 |
1.2 |
0.0000002 |
10 |
Ф66 |
42 |
930 |
M5 |
|
YD619-4 |
50000 |
0.1 |
0.05～500 |
1.6 |
0.0000006 |
50 |
Ф66 |
65 |
1550 |
M5 |
注:型号后缀D为顶端输出，不缀D为侧端输出。

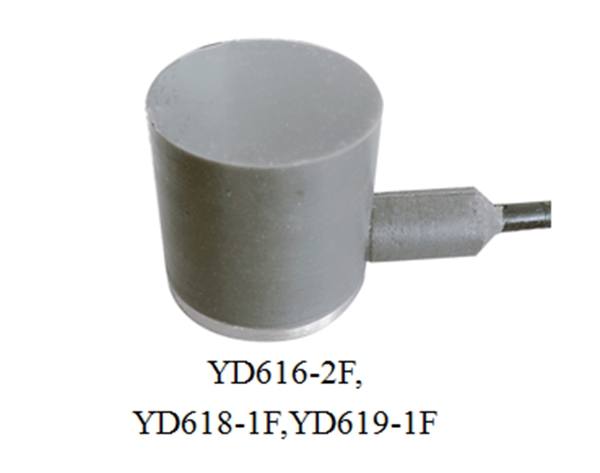

★ 密封型
|
型 号 |
灵敏度 mV/g |
量程 g |
频率范围 Hz(±10%) |
谐振频率 KHZ |
分辨率 g |
抗冲击 g |
外形尺寸 |
重量 （克） |
安装螺纹 mm |
|
|
横截面 |
高度h |
|||||||||
|
YD616-2F |
1000 |
5 |
0.1～1500 |
7.5 |
0.00002 |
300 |
柱形Φ36 |
36.5 |
170 |
M5 |
|
YD618-1F |
2500 |
2 |
0.35～300 |
13 |
0.000008 |
200 |
柱形Φ25 |
27 |
60 |
M5 |
|
YD619-1F |
10000 |
0.5 |
0.05～300 |
1.2 |
0.000002 |
100 |
柱形Φ36 |
36.5 |
205 |
M5 |

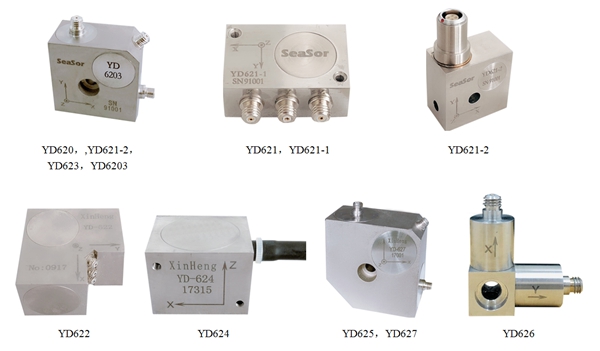

★ 二轴向、三轴向测量型
|
型 号 |
灵敏度 mV/g |
量程 g |
频率范围 Hz(±10%) |
谐振频率 KHZ |
分辨率 g |
抗冲击 g |
外形尺寸 |
重量 （克） |
安装螺纹 mm |
|
|
横截面 |
高度h |
|||||||||
|
YD620 |
150 |
33 |
0.5～3000 |
15 |
0.0004 |
500 |
四方40 |
20 |
88 |
M5 |
|
YD621 |
200 |
25 |
0.5～3000 |
13 |
0.0004 |
500 |
长方35×20 |
15 |
60 |
M3-M |
|
YD621-1 |
200 |
25 |
0.5～4000 |
13 |
0.0001 |
500 |
长方32×22 |
12 |
70 |
2-M2. |
|
YD621-2 |
200 |
25 |
0.5～4000 |
20 |
0.0001 |
500 |
四方29 |
17 |
100 |
M5 |
|
YD622 |
600 |
8 |
0.2～1000 |
5 |
0.0002 |
300 |
四方48 |
28 |
240 |
M5 |
|
YD623 |
100 |
50 |
0.5～5000 |
22 |
0.0002 |
500 |
四方29 |
17 |
98 |
M5 |
|
YD6203 |
500 |
10 |
0.5～2000 |
8 |
0.00004 |
300 |
四方36 |
19 |
100 |
M5 |
|
YD624 |
10000 |
0.5 |
0.1～150 |
2 |
0.000002 |
50 |
长方35×30 |
25 |
195 |
M5 |
|
YD625 |
2500 |
2 |
0.5～600 |
1.8 |
0.0002 |
200 |
四方56 |
35 |
554 |
M5 |
|
YD626 |
100 |
50 |
0.5～6000 |
22 |
0.0002 |
1000 |
四方13 |
20.5 |
33 |
M5 |
|
YD627 |
1000 |
5 |
0.1～1000 |
5 |
0.00002 |
300 |
四方48 |
25 |
260 |
M5 |
|
YD628 |
5000 |
1 |
0.1～200 |
2 |
0.000004 |
50 |
四方58 |
30 |
395 |
M5 |
|
YD629-1 |
100 |
50 |
0.5-6000 |
22 |
0.0001 |
1000 |
四方16.5 |
16.5 |
18 |
M5 |
|
YD629-2 |
40 |
125 |
0.5-7000 |
39 |
0.0025 |
1000 |
四方15 |
15 |
14 |
M5 |
|
YD629-3 |
2 |
2500 |
0.5-12000 |
70 |
0.005 |
1000 |
四方10.5 |
10.5 |
6.3 |
M5 |
|
YD629-4 |
1 |
5000 |
0.5-12000 |
70 |
0.01 |
1000 |
四方10.5 |
10.5 |
14 |
M5 |
注:YD624、YD626为二轴，其他均为三轴。
